提要

现代离子色谱（Ion Chromatography）技术发源于上世纪70年代
，它的起头源于H.Small及其合作者的工作。离子色谱是高效液相的一种
，是分析阴、阳离子、幼分子极性有机物（酸碱）等的一种液相色谱。离子色谱在药物分析中的利用补充了液相色谱和气相色谱对离子型药物分析的不及
，可用做离子化合物及其杂质的定性与定量钻研
，已成为药物质量钻研与质量节造的伎俩之一。

在现实的步骤开发与利用中离子色谱能够衔接多种类型的检测器
，例如电导检测器、电荷检测器、安培检测器和光学检测器等^[1]。其拥有活络、急剧、正确度高和选择多样性的有点
，逐步获得了好多钻研人员和技术人员的青睐
，其被宽泛利用到环境、食品、饮料、工业、医疗卫生、药物研发、化工、电子、性命科学和农业等领域。

关键词：离子色谱；药物质量钻研；定性与定量分析

在药物钻研的过程中
，离子色谱常用作对离子型化合物的分析和定量钻研。离子化合物
，是由阴离子（Anion
，带负电）和阳离子（Cation
，带正电）组成
，其性质上是库仑力的离子键相结合的化合物。离子化合物通常熔点和沸点较高
，熔融时或电离产生其组成离子的水溶液中时能导电。大部门离子化合物在常温下是固体。

对于合用于离子色谱检测的常见类型阳离子
，重要蕴含第一主族和第二主族的碱金属和碱土金属和部门的过度金属元素
，活跃金属离子（如锂钠离子、钾离子、钙离子、镁离子等）；常见类型阴离子
，重要蕴含卤素离子、有机和无机酸根离子（如氟离子、氯离子、溴离子、碘离子、甲酸根、三氟乙酸根、硝酸根和硫酸根等）
，其在水溶液前提下可导电
，其常用电导检测器道理为可陆续检测流出物的电导变动。

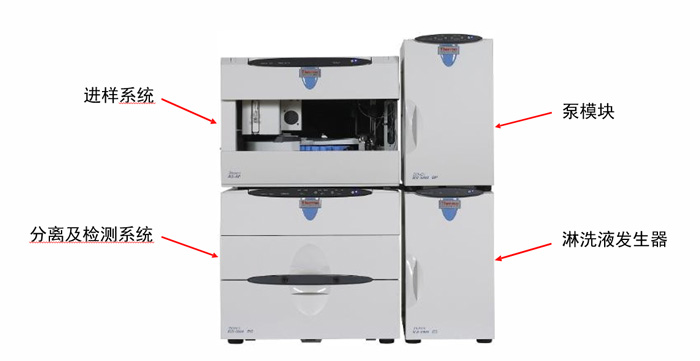

01 离子色谱的根基组成

01 进样系统

进样器是是将样品送入色谱柱的装置
，是离子色谱仪进行化合物分析的沉要组成部门。自动进样器蕴含进样臂、进样针、样品盘、洗濯系统、驱动系统以及节造系统等部门组成
，各个部门之间缜密合作
，共同带头着自动进样器的正常运行。出格注明进样针为PEEK材质
，拥有耐侵蚀蹬着点
，但材质较为脆弱
，样品瓶盖需使用预开口盖。

02 泵
？

输液泵为离子色谱仪提供动力
，是液相的主题部件。凭据泵的工作道理又能够分为串联式双柱塞往复泵、并联式双柱塞往复泵和单柱塞往复泵
，材质为耐压耐侵蚀的PEEK资料（色谱柱正常使用压力通常幼于20MPa）
，拥有输出压力高、耐侵蚀、流量不变、噪音低蹬着点。

03 淋洗液产生系统

天生淋洗液（流动相）的关键
？
，区别于液相色谱的专有
？
，常用阴离子检测产生罐为氢氧化钾淋洗液发声罐；常用阳离子检测产生罐为甲基磺酸淋洗液产生罐
，为电解池道理
，通过节造电流大幼而得到相应浓度的淋洗液系统。利益是所得淋洗液干净度高、对布景影响幼、浓度正确、无需报答配造淋洗液。

04 抑造系统

抑造系统是离子色谱的主题部件之一
，重要作用是降低布景电导和提高检测活络度。抑造器的曲直关系到离子色谱的基线不变性、巢轮性和活络度等关键指标。

① 柱－胶抑造：选取固定短柱或现场填充抑造胶进行抑造
，分歧的抑造柱交替使用
，属于间歇式抑造。
② 离子互换膜抑造：选取离子互换膜
，利用离子浓度渗入的道理进行抑造。必要配造硫酸再生液
，系统必要配置氮气或动力装置。
③ 电解自再生膜抑造：利用电解水产生媒介离子和离子共同离子互换膜进行抑造（最佳选择）。

05 分离及检测系统

分离系统是色谱系统的沉要
？
，其使用色谱柱常蕴含两部门组成。

① ；ぶ罕；ぶ敕治鲋盍弦谎
，解除样品中可能败坏分析住填料的杂质。若是不一致
，会导致死体积增大、峰扩散和分离度差等。
② 分析柱：分离样品组分。离子色谱常用分离模式有三种
，别离是离子互换色谱、离子倾轧色谱和离子对色谱[2]。

检测系统由抑造器和检测器两部门组成
，抑造器的重要作用是通过电解抑造或化学抑造的方式降低检测布景值
，提高待测离子的响应：

① 检测器重要为电导检测器
，是通过测定溶液流过电导池电极时的电导率
，电导率越大
，电阻率越幼
，电阻率与电阻成正比
，电阻越幼电流值越大
，电导检测器是基于极限摩尔电导率利用的检测器
，重要用于检测无机阴阳离子、有机酸和有机胺等；
② 另一种检测器为安培检测器
，安培检测器是基于丈量电解电流大幼为基础的检测器
，重要用于检测拥有氧化还原个性的物质
，安培检测器分为主合用于抗坏血酸、溴、碘、氰、酚、硫化物、亚硫酸盐、儿茶酚胺、芳香族硝基化合物、芳香胺、尿酸和对二苯酚等物质的检测的直流安培检测器、合用于醇类、醛类、糖类、胺类（一二三元胺
，蕴含氨基酸）、有机硫、硫醇、硫醚和硫脲等物质的检测用于醇类、醛类、糖类、胺类（一二三元胺
，蕴含氨基酸）、有机硫、硫醇、硫醚和硫脲等物质的检测的脉冲安培检测器以及在脉冲安培检测器基础上升级的积分安培检测器。

06 离子色谱仪的管路系统

管路资料有PEEK管（高压区）、PTFE管、硅胶管（气路或废液用）、各类接头和衔接配件。

02 离子色谱仪的工作流程

高压输液泵将流动相以不变的流速（或压力）输送至分析系统
，在色谱柱之前通过进样器将样品导入
，流动相将样品带入色谱柱
，在色谱柱中各组分被分离
，并顺次随流动相流至检测器。

抑造型离子色谱则在电导检测器之前增长一个抑造系统
，即用另一个高压输液泵将再生液输送到抑造器。在抑造器中
，流动相布景电导被降低
，而后将流动出物导入电导池
，检测到的信号送至数据处置系统纪录、处置或保留。

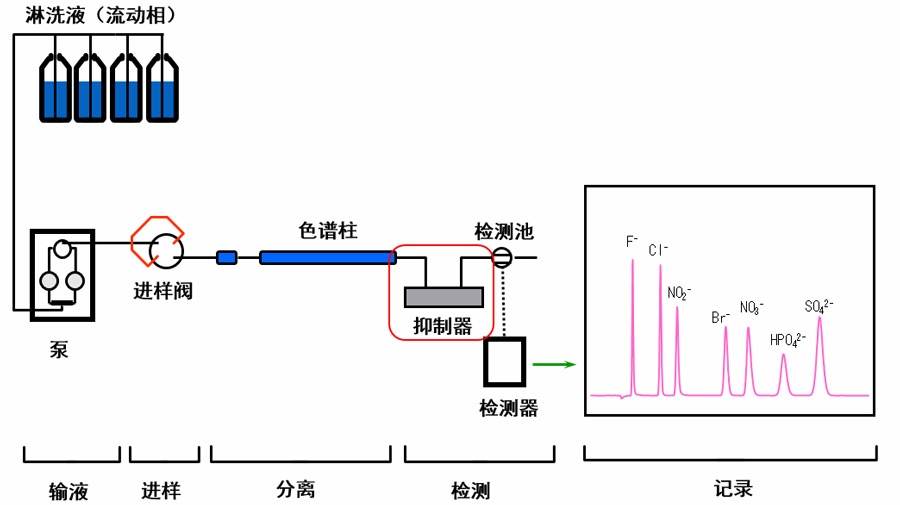

03 离子色谱的根基流路

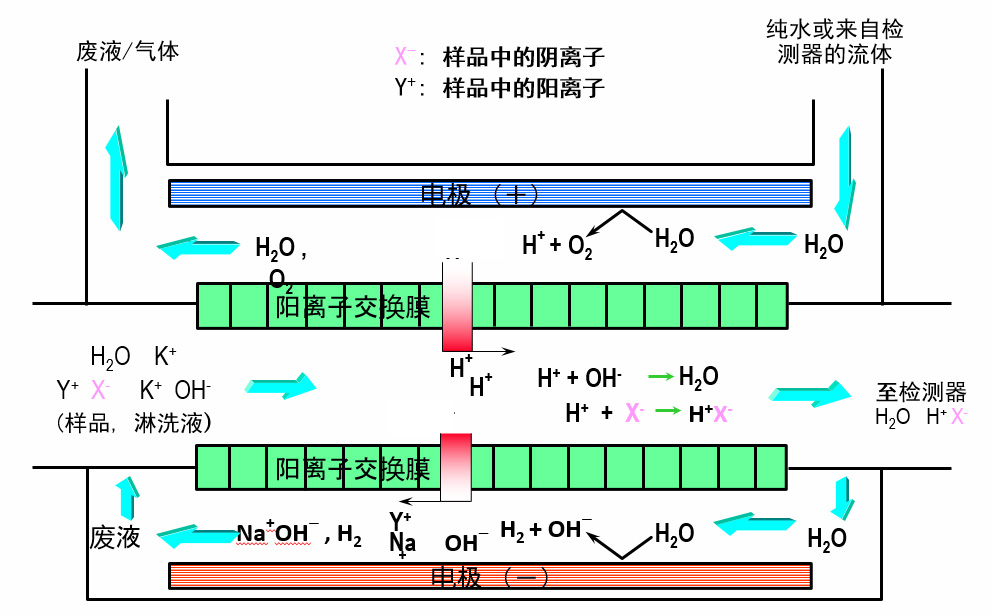

04 离子色谱电解抑造器的抑造道理

在离子色谱的抑造法分析过程中
，使用的淋洗液是强电解质
，在不使用抑造器的情况下
，布景电导高
，活络度差。

以阴离子分析为例
，阴离子抑造器的作用是将高电导的淋洗液转造成为低电导的弱酸或水
，从而提高检测的活络度。好比常用的淋洗液是Na2CO3-NaHCO3混合溶液和KOH
，都是强电解质
，其电导比力高
，而电导检测器是一种通用性检测器
，选择性相对较差
，对进入电导池的导电物质都有电导响应
，就是说淋洗液和待测离子都有电导响应
，这样在高的淋洗液布景电导下待测离子的电导信号就相对幼了。若是要提高检测活络度
，就必要将淋洗液转变为低电导的物质
，抑造器就是来实现这个工作的
，将其衔接在柱与电导池之间
，在样品经色谱柱分离后
，将淋洗液和待测离子转变为相应的酸
，好比：Na2CO3-NaHCO3转变为碳酸；KOH转变为水；Cl-、SO42-转变为盐酸、硫酸。

这样下来
，淋洗液造成了弱酸
，使得布景电导大幅降低。而待测离子的阳离子被转换成了H+
，H+的极限摩尔电导是350μS
，比Na+、K+等阳离子的极限摩尔电导高他们别离是50μS和74μS。检测器检测的是阴阳离子的电导之和
，这样转化成的HCl比原来样品中的NaCl、KCl电导响应提高了。从而提高了检测活络度。总结一下就是
，经过阴离子抑造器后布景电导大幅降落而待测离子的响应电导上升
，从而提高了检测活络度。

05 离子色谱常见问题及解决法子

01 布景抬高

① 淋洗液用超纯水传染。解决法子：更换淋洗液用超纯水
，去离子水电导率通常为18.2兆欧姆；
② 步骤参数设置不当。解决法子：查抄尝试步骤
，淋洗液选择对利用淋洗液
，抑造器电流设定应与所用淋洗液浓度匹配；
③ 抑造器故障。解决法子：查抄抑造器循环水出口是否有陆续的气泡产生
，抑造器有无漏液等情况
，若无陆续气泡产生或由漏液情况
，则应实时更换抑造器。

02 分析泵常见故障

基线的噪声加大
，色谱峰形变差。解决法子：通常为泵内产生气泡或漏液
，尝试手动排气泡操作。

03 抑造器常见故障

抑造器在离子色谱仪中拥有举足轻沉的作用。抑造器工作机能的曲直对分析了局有很大的影响。抑造器最常见的故障是漏液
，使峰面积减。ɑ盥缍冉德洌┖筒季暗绲忌。

① 峰面积减幼
造成峰面积减幼的重要原因有：微膜脱水、抑造器漏液、溶液流路不畅和微膜被玷污。抑造器持久不用
，会产生微膜脱水景象
，为激活抑造器
，可用注射器向阴离子抑造器内以淋洗液流路相反的方向注入一些0.2mol/L的硫酸溶液。同时向再生液进口注入一些纯净水
，并将抑造器搁置半幼时以上。抑造器内玷污的金属离子能够用草酸钠洗濯。

② 漏液
抑造器漏液的重要原因是抑造器内的微膜没有充分水化。因而
，长功夫未使用的抑造器在使用前应让微膜水溶胀后再使用。另表要保障再生液出口顺畅
，因而反压较大时也会造成抑造器漏液。另表抑造器生活不当造成抑造器内的微膜收缩、分裂也会产生漏液景象。

③ 布景电导值高
在化学抑造型电导检测分析过程中
，若布景电导高
，注明抑造器部门存在肯定的问题。大无数是操作不当引起的。例如淋洗液或再生液流路梗塞
，系统中无溶液流动造成布景电导偏高或使用的电抑造器电流设置的太幼等。膜被传染后互换容量降落亦会使布景电导升高。而失效的抑造器在使用时会出现布景电导持续升高的景象
，此时应更换一支新的抑造器。

06 案例分享

案例一 某多肽药物中有机胺吡啶残留的测定（阳离子模式）

在多肽药物的合成中
，常用FOMC作为氨基；せ
，而脱去FOMC常用哌啶、DMF脱去
，而哌啶作为残留溶剂需在中央过程或终产品中进行质量节造
，哌啶是纯正碳链供电子共轭,因而其碱性较强
，通例的GC检测步骤峰型较差
，易产生残留和拖尾等问题。

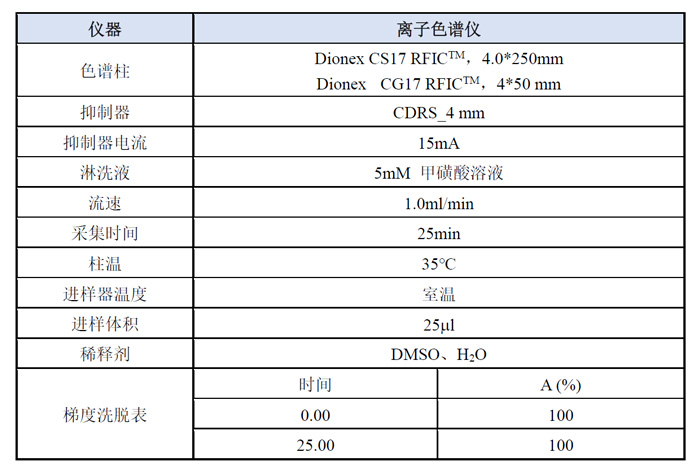

阳离子模式下检测哌啶分析步骤

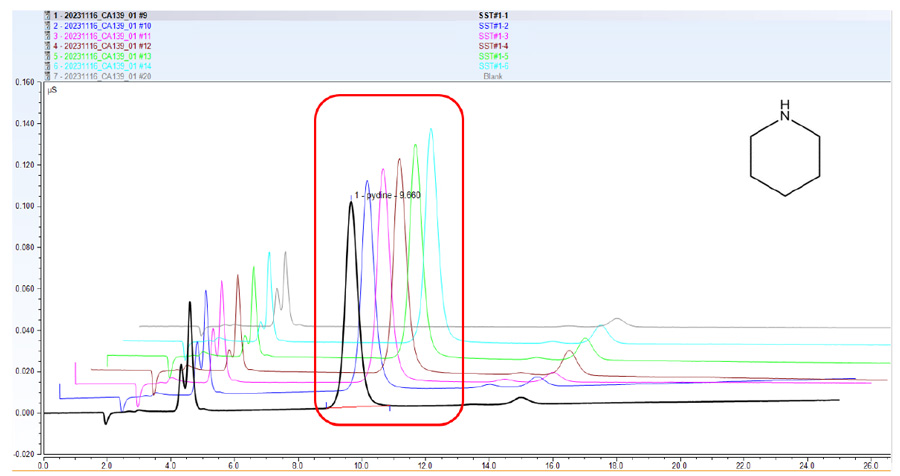

阳离子模式下检测哌啶（系统合用性）

系统合用性6针巢轮性优良
，保留功夫RSD为0.1%
，峰面积RSD为2.3%
，不合称因子1.1
，陆续进样系统无哌啶残留。满足验证RSD要求。

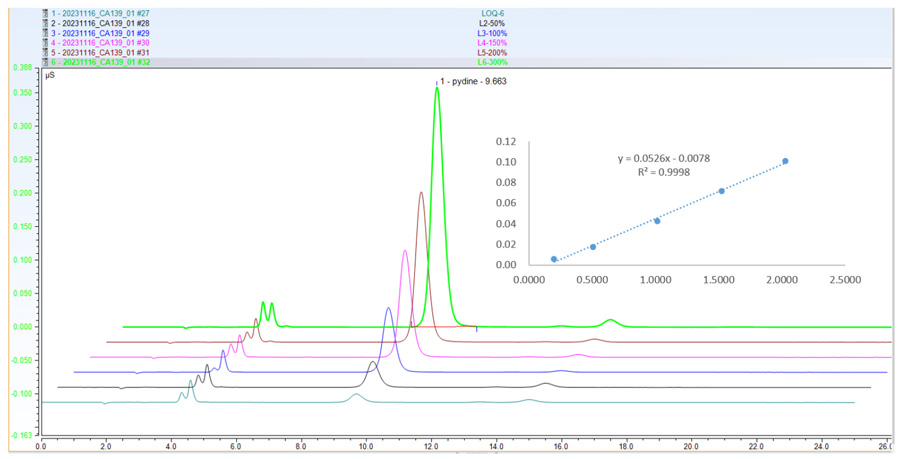

阳离子模式下检测哌啶（线性）

0.2032μg/ml~2.0320μg/ml线性领域优良
，线性有关系数r值0.9999
，加标回收率98.9%~101.1%之间。

案例二 葡萄糖中葡糖酸含量测定
，限度0.1%（阴离子模式）

葡萄糖上的醛基进一步氧化为羧基即天生葡糖酸
，其特点为易溶于水、险些无紫表吸收、极性大、沸点高档
，通例的HPLC、GC等检测方式无法满足低限度的分析检测。

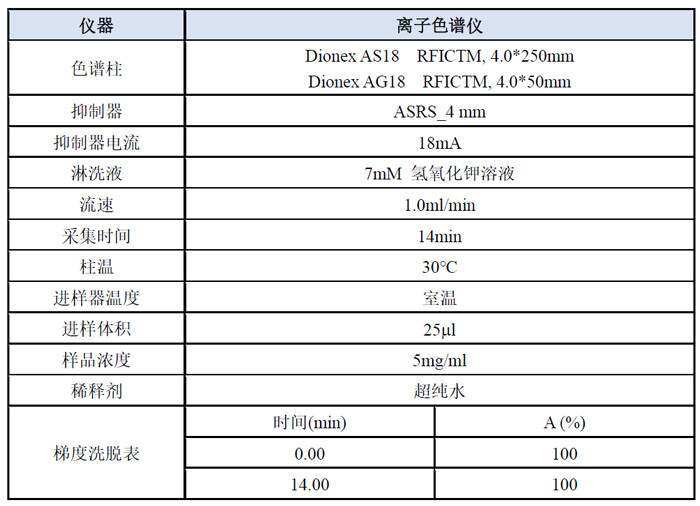

阴离子模式下检测哌啶分析步骤

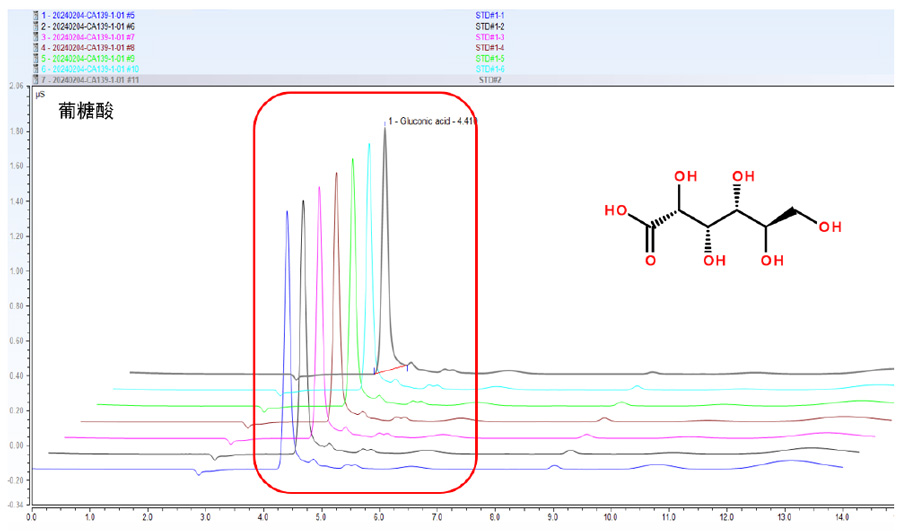

阴离子模式下检测葡糖酸（系统合用性）

系统合用性6针巢轮性优良
，保留功夫RSD为0.3%
，峰面积RSD为0.9%
，不合称因子1.0
，陆续进样系统无葡糖酸残留。

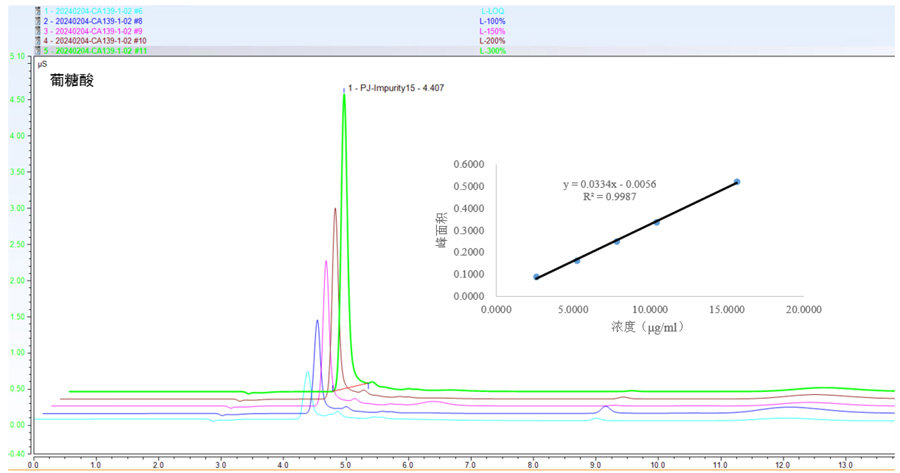

阴离子模式下检测葡糖酸（线性）

2.6062μg/ml~15.6369μg/ml线性领域优良
，线性有关系数r值0.9993
，加标回收率91.6%~95.6%之间。

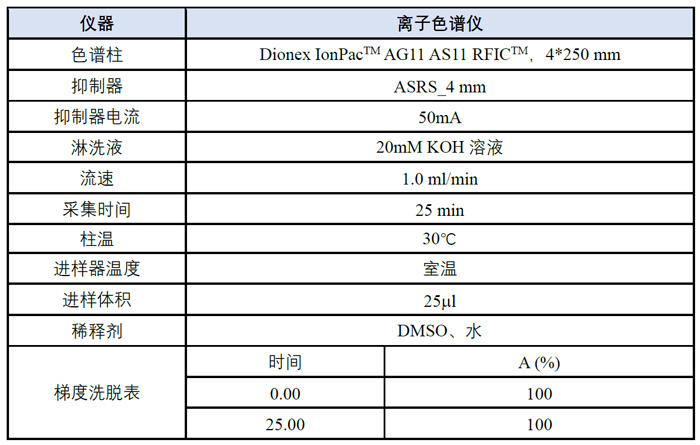

案例三 某API为盐酸盐化合物（阴离子模式盐酸盐含量测定）

某IND申报药物
，API为盐酸盐化合物
，水溶性较差
，溶液色彩复杂
，经钻研成盐比会影响其晶型
，氯离子含量需严格节造在8.7%~9.3%之间。

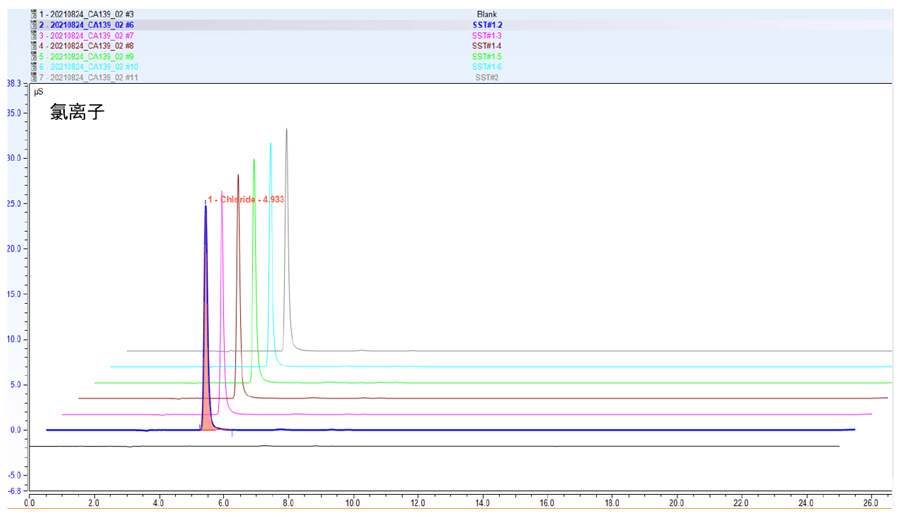

盐酸盐含量检测（系统合用性）

通过离子色谱法测定氯离子含量
，步骤拥有极其优良的巢轮性
，可通过样品的前处置方式处置化合物溶化性较差等问题
，溶液拥有色彩等问题对离子色谱法检测无影响。

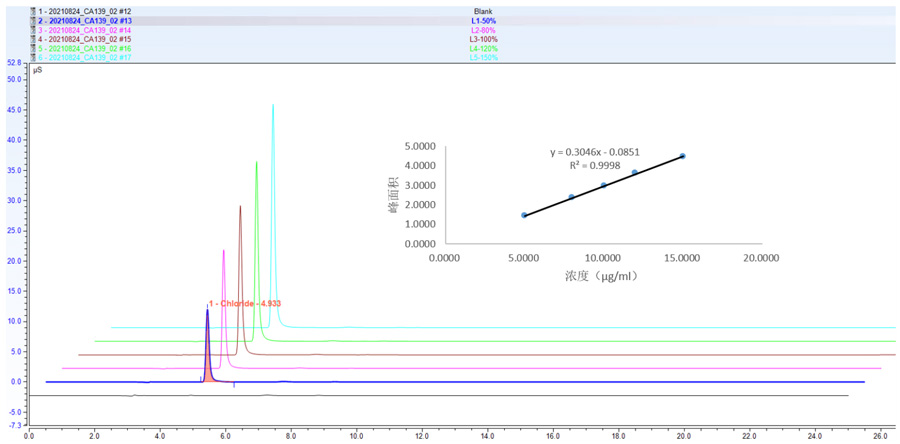

盐酸盐含量检测（线性）

5.0000μg/ml~15.0000μg/ml线性领域优良
，线性有关系数r值0.9999
，含量回收率99.5%~901.0%之间。

参考文件：

[1]牟世芬.朱岩.刘克纳.离子色谱法及其利用.北京: 化学工业出版社
，2018.3.
[2] 傅若农.色谱分析概论M.北京: 化学工业出版社
，2005.3.
